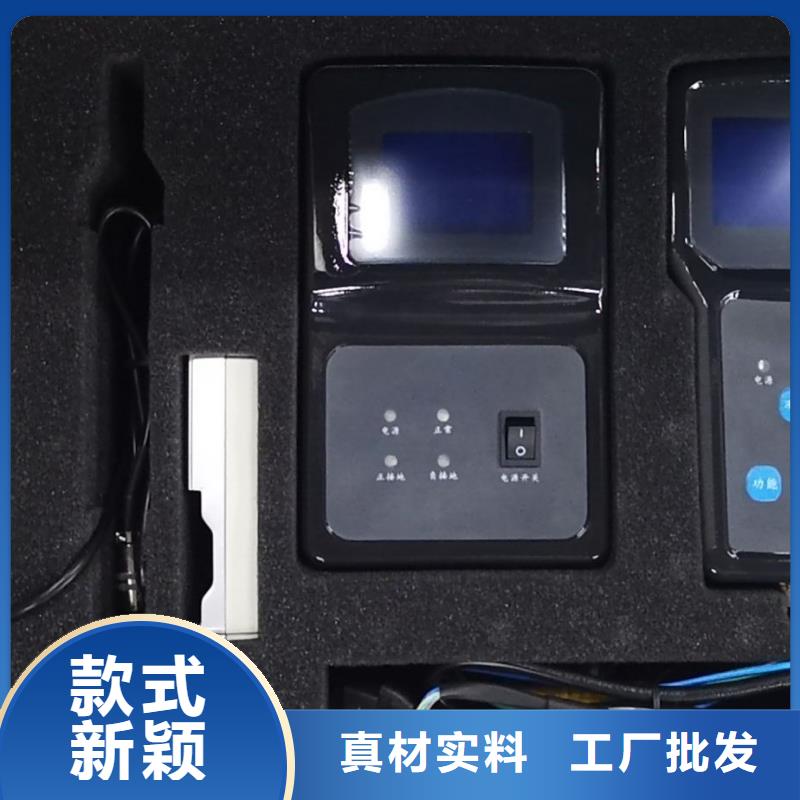

郑州直流系统接地故障定位仪装置原理2.2.1 绝缘故障查找原理系统分析仪与被测直流母线相连，采用乒乓原理计算被测直流系统的平衡桥电阻及对地绝缘电阻，如果被测直流系统存在绝缘故障，系统分析仪则向直流系统投入设定好频率和幅值的检测桥，探测仪通过对各支路中电流信号的检测来实现接地故障点的定位，检测原理如下图示：图中馈线1为正常馈线，馈线n为存在负对地绝缘故障的馈线，为绝缘故障阻值，R为系统平衡电桥。分析仪检测到绝缘故障后向直流系统投入检测桥，该检测桥以图示中的E、F表示，该检测桥的投入使直流系统对地电压产生一个已知频率的周期性变化量，设该变化量的频率为、使直流系统产生的对地电压变化幅值为，则流过上的电流变化幅值为，变化频率与检测桥投入频率相同。探测仪分别在A，B，C处进行检测。在A处检测不到该变化电流信号，说明馈线1没有绝缘故障，在B处可以检测到该变化电流信号，说明馈线n存在绝缘故障，而在C处检测不到该变化电流信号，从而可以确定绝缘故障点处于B、C之间。2.2.2 直流互窜查找原理系统分析仪与被测两段直流母线相连，向其中一段母线切换检测桥，比较两段母线电压变化波形，通过电压变化关系判断系统是否存在环网故障或绝缘故障，如果存在环网故障或绝缘故障，则持续启动检测桥，以供支路探测仪实现环网故障点的定位。当两段支路存在环网故障时，可使用探测仪和采集器对可能存在环网故障的支路进行逐一检测，根据探测仪显示波形和方向终实现环网故障点的查找。

交流断路器空气开关级差校验仪郑州
<郑州>天正华意电气设备有限公司

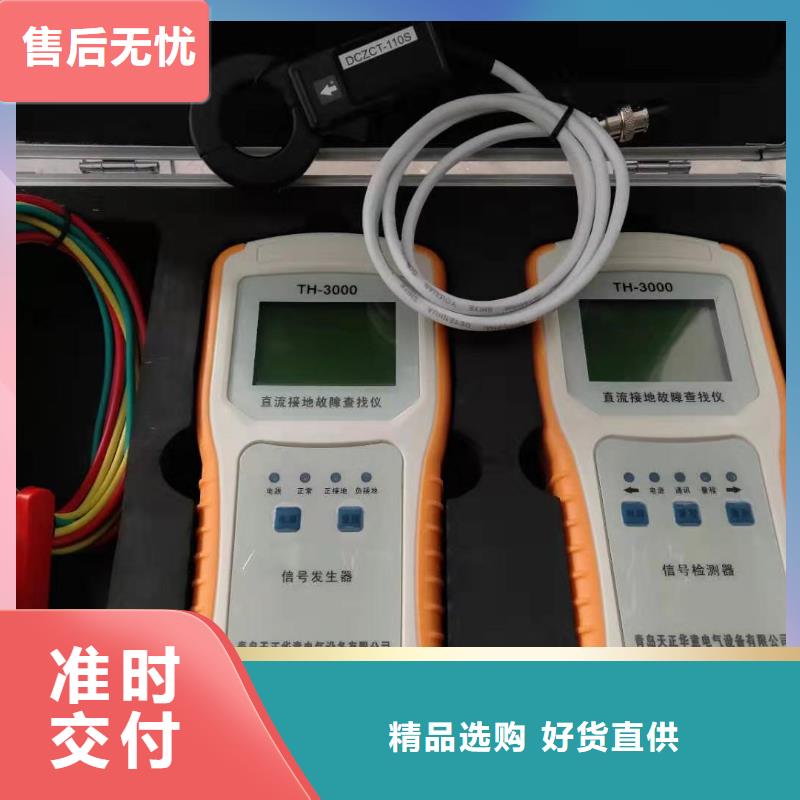

郑州直流系统接地故障定位仪找到了故障支路可以顺着这条支路查找接地故障点检测探头沿着这条支路向后移动如果测量电阻突然变大此测量点之前的附近点便是接地故障点（即接地点就在这两个测量点之间）。7、排除故障点后再看发送器正负对地是或都显示999K。8、检测探头与接收器之间的电缆线为1.5米，信号发送器输出线为2.3米。线的长度可以加长需特别说明。六、故障检测时的注意事项及小技巧1.信号发送器夹在母线上，开机后检测出是正接地或者负接地，接着将“母线/支路”开关置“支路”上，就可以用接收器顺其查找了。这时如果欲返回查看母线接地状态，把“母线/支路”开关置“母线”上，检测两次，以获得稳定的测量值。特别注意：当“母线/支路”开关置支路5分钟后，如果返回查看母线状态后想立即置支路，发送器必须重启直到显示接地阻值，然后把开关置支路端。2.若找到接地的支路后，要进一步查找该支路以下的分支路。3.将电流钳夹在线上的不同地点，如果A点检测到有接地，而B点检测到没有，则故障在A-B之间的线路上。4.当电流钳在夹线或从线路上拿开时，可能显示的电阻比较小并发出报警，此时为无效报警，因为探头的张开和闭合都将对电流钳内部的线圈有影响，此时应等待至显示稳定后，再进行判断。七、注意事项1、在使用本仪器之前，请详细阅读本仪器的使用说明。2、使用本仪器时，如果直流系统母线已有绝缘监测装置时，必须关掉或退出，以免干扰本仪器的测试。3、使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。

<郑州>天正华意电气设备有限公司
交流断路器空气开关级差校验仪郑州

郑州直流系统接地故障定位仪 高性装置采用微安级的检测信号配合高分辨率的直流检测采集器实现故障检测及定位，对直流系统无任何影响。四、主要技术指标4．1分析仪主要技术指标使用环境?工作电源：DC40V-300V ?环境温度：-20℃—55℃?相对湿度：0—90％直流电压测量?直流电压测量范围:20-300V ?直流电压测量分辨率：0.1V?直流电压测量精度：220V直流电源系统（180V~286V）110V直流电源系统（90V~143V）±0.5％交流电压测量?测量交流与直流窜电电压：10-280v?交流电压测量分辨率：0.1V?交流电压测量精度：±5％绝缘电阻测量?绝缘电阻测量范围:0-999.9KΩ；绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri 200uF:显示具体数值； 10uF≤C≤200uF:±10％或±3uF；显示介质及分辨率：TFT320x2404．2 探测仪主要技术指标绝缘电阻测量?绝缘电阻测量范围: 0-500KΩ?绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri ＜10KΩ 显示具体数值 10KΩ≤Ri≤500KΩ: ±10％频谱分析范围?频谱分析通道数量:1?频谱分析频段范围:0.125-12.5Hz?频率分辨率: 0.125Hz电流波形显示周期：8s；4．3无线通信技术指标?速率：2Mbps，由于空中传输时间很短，极大的降低了无线传输中的碰撞现象?多频点：125频点，满足多点通信和跳频通信需要?超小型：内置2.4GHz天线，体积小巧，15x29mm?低功耗：当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了电流消耗。

<郑州>天正华意电气设备有限公司 交流断路器空气开关级差校验仪郑州

郑州直流系统接地故障定位仪电流检测功能将直接以电流大小的形式显示被测支路的漏电流大小，该功能项的使用方法如下：令采集器处于自然状态（不钳任何电流支路，并保持钳口正常闭合），通过功能菜单选定该功能项，按下测试键进入该功能项显示界面；将采集器钳入被测支路，显示屏上将显示被测支路的漏电流大小；如下图电流检测功能1所示；在电流检测功能显示界面下，按下“测试”键即实现对当前电流的清零，在对下一支路进行电流检测时，先令采集器处于自然状态，按下“测试”键当显示屏上电流显示为零后，再钳入被测支路；（电流检测功能显示界面下会显示支路状态，在系统分析仪处于“非信号检测”模式下可以用此功能实现各支路状态的检测，在此模式下对支路状态进行检测，采集器只能正负支路一起钳，支路状态显示三种结果：正常；带方向的绝缘阻抗值；异常。显示“异常”说明此回路漏电流较大，存在环路的可能。检测完成后如下图电流检测功能2所示；（5）当系统分析仪处于其它检测模式时，支路状态信息公供参考，默认情况下，系统分析仪都是处于信号检测模式。电流检测功能1电流检测功能2说明：系统分析仪侧面的四位拨码开关可对分析仪的工作档位进行设置，拨码开关第4位无效，拨码开关拨下时处于开状态，拨码开关前三位的设置与档位关系如下：

<郑州>天正华意电气设备有限公司 交流断路器空气开关级差校验仪郑州

郑州直流系统接地故障定位仪故障定位画面如下：故障定位画面该画面显示了被测回路的电流波形图、绝缘阻抗大小、故障点方向等信息。上图中左图为接A型采集器时对故障支路进行检测的显示界面，右图为接D型采集器对故障支路检测的显示界面。对于存在故障支路的检测，从图中可以看出探测仪检测到了与分析仪所发同频率信号和投入检测桥同频率的电流信息，并以波形的形式显示出来，检测完成之后并指出故障点的方向。故障点方向显示为“同向”或“反向”，该方向是相对于检测点的采集器标识方向而言。如果同向，表示故障点方向和采集器标识的方向一样；反之，相反。对于纯电阻回路，同步点箭头，指示在电流波形的波峰或者波谷位置；对于有分布电容的回路，指示在电流波形的波峰和波谷之间。故障电流频谱分析画面如下：故障电流频谱分析由两幅画面组成，上图中左图为故障电流频谱原始电流波形图，右图为经FFT变换后的频谱图。该功能先将原始电流信号以波形显示出来，然后进行快速FFT变换，再将该故障电流的频谱图显示出来，并计算出电流幅值的频点及故障电流幅值。直流电流测试画面如下：在该界面下按“测试”键可对当前测试电流进行清零操作。“电流测量”功能只适合使用D型采集器，如果使用A型采集器，界面会提示“请接D型钳表”，即需将A型采集器更换成D型采集器后进行电流测量操作。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。

<郑州>天正华意电气设备有限公司

郑州直流系统接地故障定位仪每次开启探测仪后进行检测前，探测仪与分析仪之间要进行一次数据的同步，同步时需保持探测仪与分析仪之间在5米以内的距离，数据同步完成之后，探测仪可以远离分析仪，但使用时，在数据同步后请保持探测仪开启状态。（3）每次使用完成后，需将探测仪的电池从电池仓中拔出，充满电后以供下次使用，探测仪电量不足时，应立即更换电池以保证检测的顺利进行。（4）分析仪一定要接在被检测支路之前（按电流流向），正、负、地三条线分别对应接在直流正母线、负母线和地线上，保证接地线接地良好。（5） 由于采集器的灵敏度很高，在检测时应让采集器处于静止状态，以免影响检测准确度。（6） 探测仪使用D型采集器检测时如果出现“钳表饱和”的字样，请确保所测支路的电流大小没有超过1A，如超过此数值，请钳正负极双根线。（7） 由于D型采集器采用齿片交错工艺，在使用时，打开采集器，卡好线后，采集器要完全自然闭合，若是不能自然闭合，应观察后小心闭合，不能外加大力强行闭合，如强行闭合，会导致钳口上的齿片错位闭合不紧密，损坏采集器。

<郑州>天正华意电气设备有限公司 交流断路器空气开关级差校验仪郑州

郑州直流系统接地故障定位仪开机后分析仪将主动启动检测桥对系统进行检测。主界面状态栏显示了当前系统的工作状态：电流：该值大小表示分析仪工作在当前检测桥投入大小模式下可通过“调幅”键进行设定；频率：系统默认显示0.25HZ；波形：显示分析仪当前投入检测桥的波形类型，可通过“波形”键进行设定；模式：显示分析仪当前工作模式，可通过“模式”键进行设定；5．3 .2探测仪界面操作与显示将充好电的5号充电电池装入探测仪电池仓，并将采集器与探测仪相连后，开启探测仪“电源”开关，即进入探测仪功能选择界面： 功能选择画面在该界面下，用户可以通过“功能”键在“故障定位波形分析”、“故障信号频谱分析”、“直流漏电电流测试”三个功能之间切换。当“◇”符号位于该功能项前时表示该功能项处于状态。状态栏分别显示了当前接入采集器的类型，分析仪投入检测桥时形成的波形状态，电压幅值，检测桥投入的频率，通信状态，电池电量等信息，采集器类型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形状态显示：“”表示当前分析仪投入检测桥时形成的波形形态为方波，“”表示当前分析仪投入检测桥时形成的波形形态为正弦波。选定好功能项，将探测仪采集器钳入被测支路，按下“测试”键即可按选定的功能对被测支路进行检测。注意：当使用A型采集器进行检测时分析仪波形状态必须调节为“”，使用D型采集器极进行检测时，必须调节波形状态为“”。

<郑州>天正华意电气设备有限公司 交流断路器空气开关级差校验仪郑州

郑州直流系统接地故障定位仪信号发生器、故障检测器均采用微计算机技术，具有集成程度高，判断速度快，检测灵敏度高、抗干扰能力强、故障定位准确等特点。在软件处理上利用了模糊控制理论和通信的噪声理论，并依据直流系统的特点优化了算法，即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响，也能准确地判断出接地故障点，为接地故障的查找提供了有力的保障。在硬件上引进国外先进的检测传感器，直流信号检测灵敏度高达0. 1mA，可检测150K-500K接地的检测灵敏度，使多点接地、环路接地、绝缘普遍降低等难以解决的问题迎刃而解。三、装置主要特点3.1 高精度采样钳表该装置采用了高分辨率（0. 1mA）信号采样直流钳表，能够实现对多点接地，高阻接地点的定位；3.2 接地点方向显示该装置具有接地点方向显示，可以快速的处理复杂支路或环路中接地点的定位；3.3 具有绝缘指数显示功能绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。3.4 具有波形显示功能所谓波形显示，即在检测过程中检测器所搜索到的信号发生器的波形其在查找接地过程中有非常重要的作用，合理利用检测器中的波形显示，可以大幅度的设备的检测范围与检测精度以判断的准确度。3.5 操作简单，使用方便、快速使用时只需将钳表钳住待测支路，按一下工作按键，3—6S即可完成一条支路的检测。
